超快激光综合控制器
023-68524001
17320425926
Ultrafast laser integrated controller
定制开发与方案设计
MBCC-1总线集中控制器是对RS232、RS422、RS485、CANBUS、Ethernet、NTC测温等多种总线进行集中控制的设备。设备采用智能化微处理器控制，结构采用19寸标准2U高度的机箱，是一款通用性及适用性校强的控制产品。设备可用于激光器电源、制冷水箱、监控传感器等设备的集中控制，适用于激光切割、激光焊接等工业领域。
一、产品特点
1）多总线架构，支持RS232、RS422、RS485、CANBUS、Ethernet接口；
2）采用19寸2U铝合金结构设计，安装方便，坚固耐用；
3）支持NTC测温，精度±0.1℃；
4）采用结构导冷和风扇辅助散热，具有较强的温度适应性。
二、技术指标
表1: 指标参数表
技术名称 | 数 值 |
RS232接口 | 7路，可配置波特率 |
RS422接口 | 3路，可配置波特率 |
RS485接口 | 8路，可配置波特率 |
以太网接口 | 1路，10/100M自适应 |
CANBUS接口 | 1路，可配置波特率 |
NTC测温 | 4路,支持10KΩ热敏电阻 |
同步输出 | 1路，TTL，BNC接口 |
24V电源输出 | 2路，电流最大5A |
电源输入 | AC220V，300W Max |
工作温度 | -20℃～60℃ |
存储温度 | -40℃～85℃ |
相对湿度 | 20%～85%RH无凝结 |
外形尺寸(mm) | 长480* 宽250* 高88 |
重 量(kg) | ≤5 |

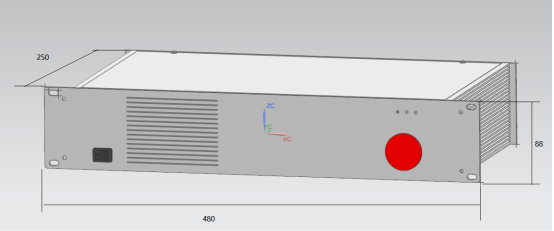

三、模块结构尺寸

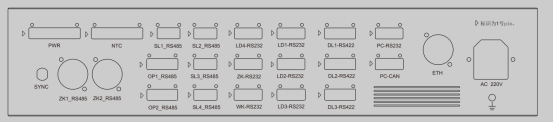

四、设备接线示意图
AC220V——控制器供电；
ETH——10/100M以太网接口；
PC-RS232、LD1-RS232、LD2-RS232、LD3-RS232、LD4-RS232、ZK-RS232、WK-RS232——7路RS232接口；
SL1-RS485、SL2-RS485、SL3-RS485、SL4-RS485、
OP1-RS485、OP2-RS485、
ZK1-RS485、ZK2-RS485——8路RS485接口；
DL1-RS422、DL2-RS422、DL3-RS422——3路RS422接口；
PC-CAN——CANBUS接口
NTC——NTC测温接口；
SYNC——同步输出接口。
超快激光综合控制器
按照客户需求进行定制开发
