水下双向激光通信系统
023-68524001
173-2042-5926
三、服务支持
和光精电面向客户需求，提供激光通信系统定制开发服务。

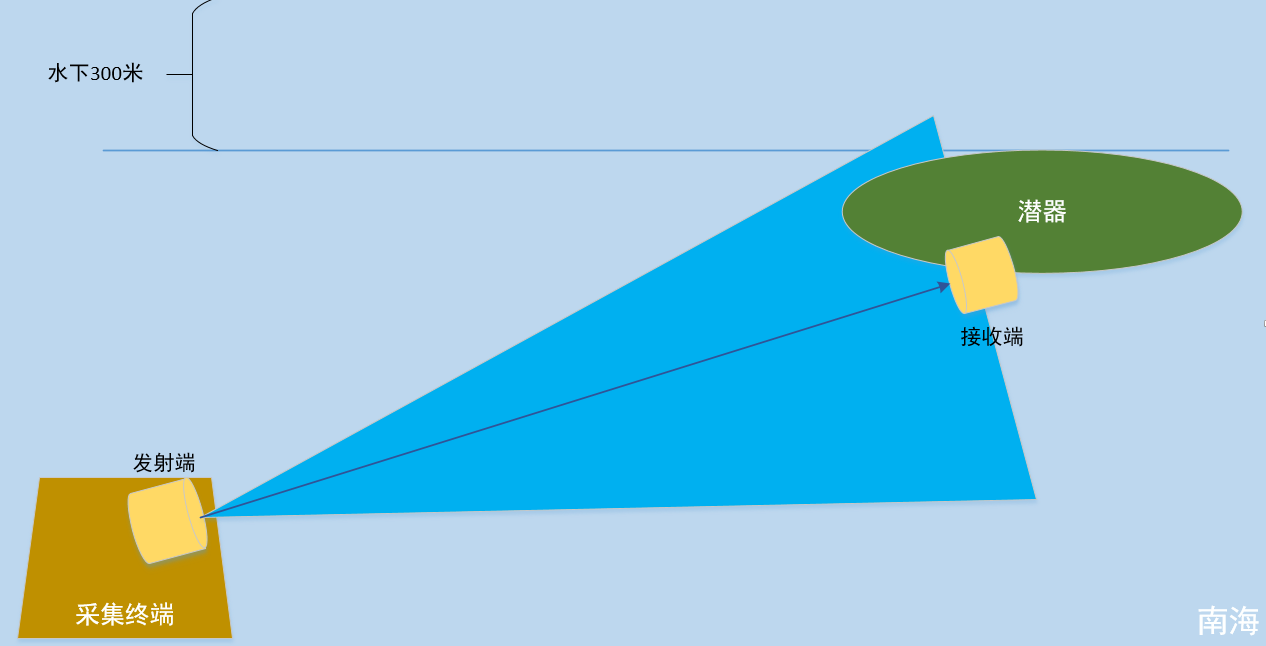

原理框图如下所示：
水下激光通信系统可实现蓝光激光器的水下单向通信机制，数据源端和目标端分别为蓝光发射系统及APD光电传感器，采用蓝光激光器发射高频激光脉冲，通过APD光电模块采集编码信息进行数据转换，并传输给FPGA编解码板进行数据码流的编解码，实现远距离的面阵激光通信功能。
一、功能要求
1)实现基于两路/四路蓝光的单向激光通信功能；
2)采用APD模块接收激光器脉冲信号；
3)采用LD驱动模块分别控制蓝光激光器；
4)调制方式OOK或者PPM；
5)接收与发射单元采用以太网方式进行外部通信与数据传输；
6)支持按指令控制启动通信和交会区域通信链路自动建立功能。
二、技术指标
1)水下环境：10米；
2)水下通信距离：大于5m；
3)通信速率：大于7Mbps；
4)误码率：10-9（南海水质）；
5)通信方式：漫反射；
6)激光器驱动通道数 ：1路；
7)QB端功耗：不大于8W；
8)束散角：不低于±15°；
9)数据接口：以太网；
10)体积要求：目前正在实施QB整体方案设计，QB整机计划不大于直径0.5m，高度不超过1m，因此对通信系统要求尽量做到小型化， 安装于QB整机顶端或侧壁；
11)安装方式：内部或者外部。

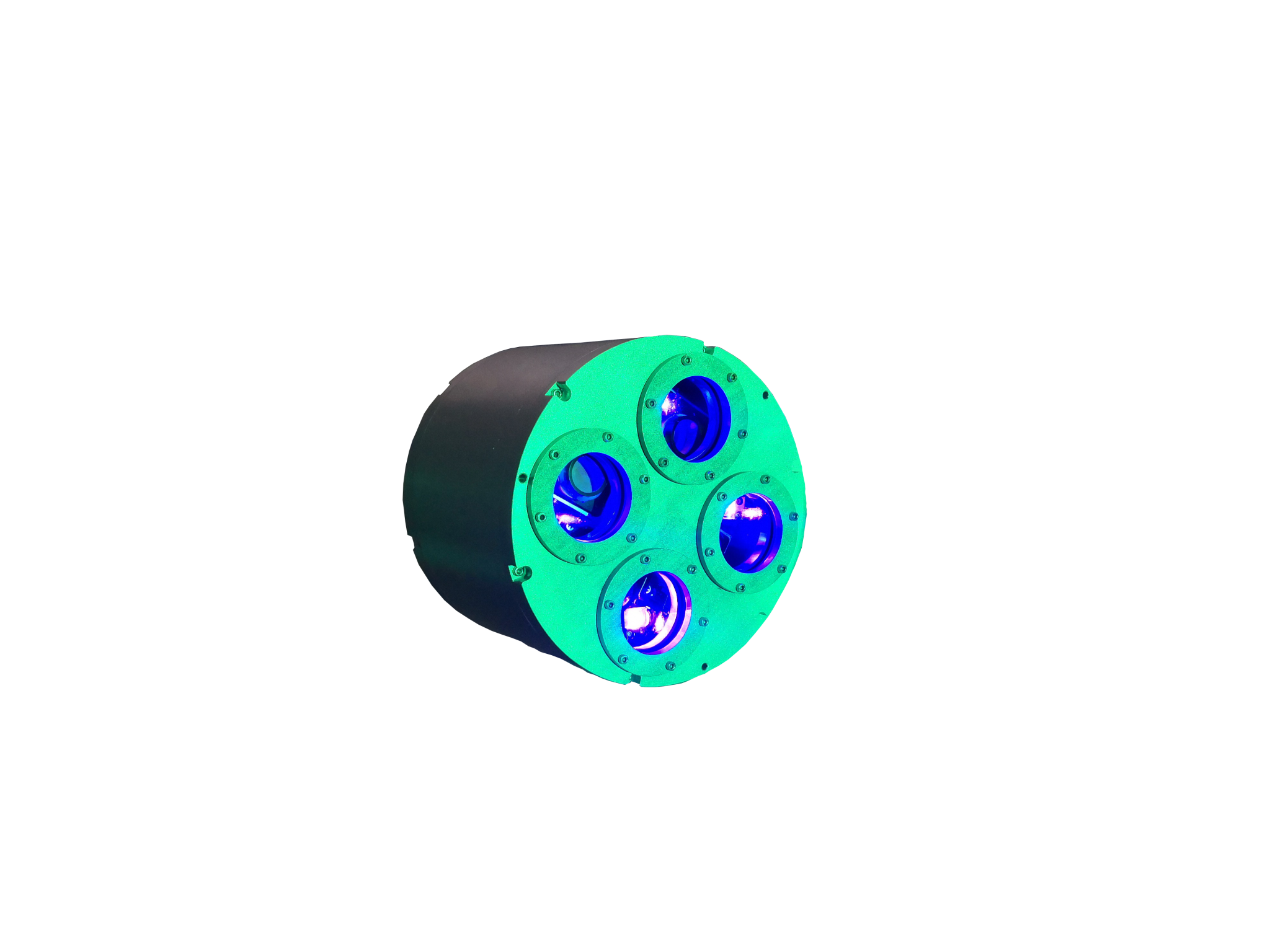

接收端设备实物图

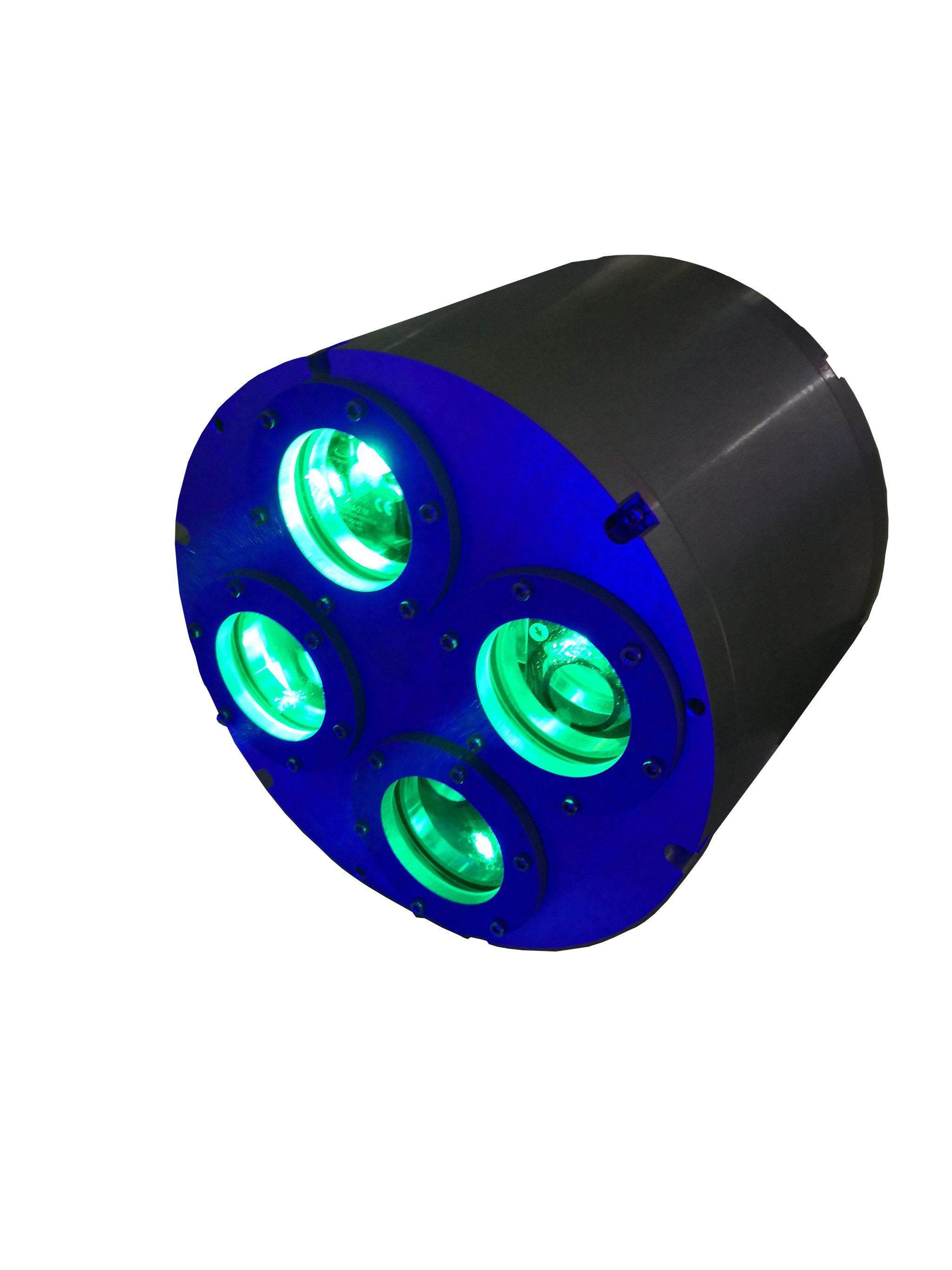

发射端设备实物图
