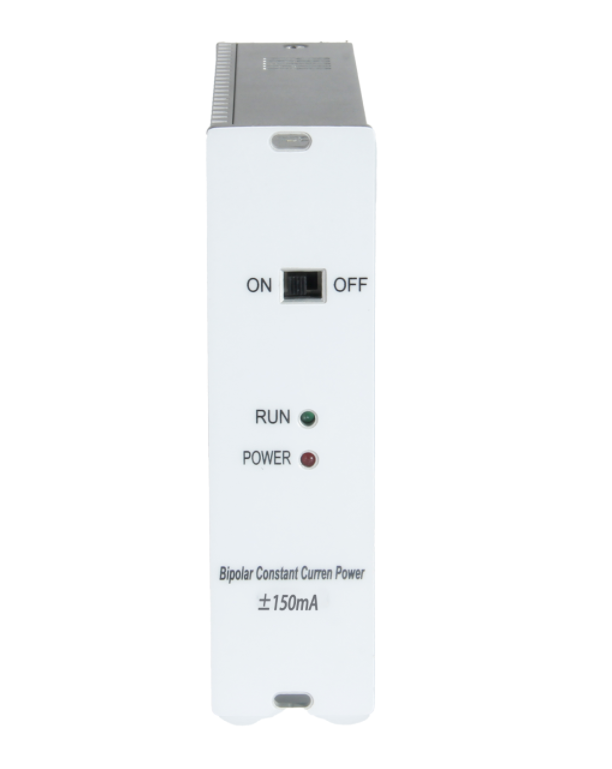

一、产品特点

●  支持双极性±250mA电流输出；

●  电流控制精度uA级；

●  高稳态、低纹波，纹波范围ppm级；

●  支持电流幅值动态可调；

 ●  低偏差的零点输出，误差范围uA级；

●  具有过温过流保护功能；

●  支持任意波形（如正弦波等）电流输出。

二、技术指标

三、面板说明

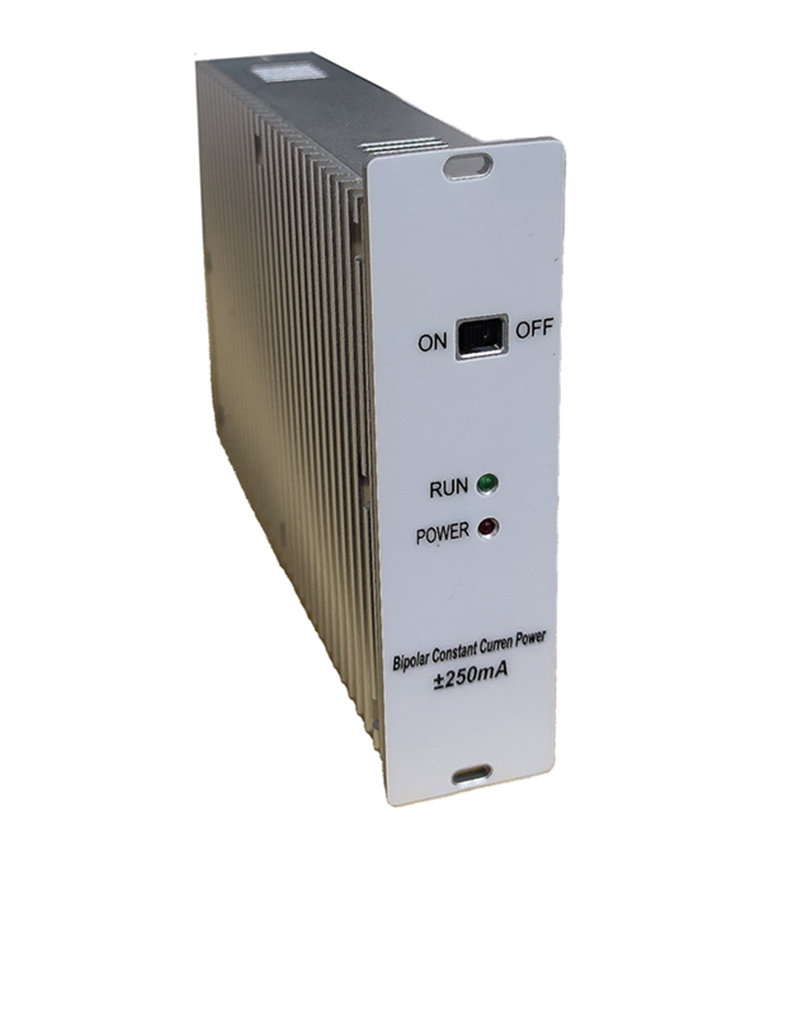

图1前面板图	图2后面板图
1. 前面板说明 （1）电源开关：电源总开关； （2）RUN（绿色LED）：状态指示灯； （3）POWER（红色LED）：电源指示灯。	2. 后面板说明 （1）输入输出连接器：功能分别为电源输入、电流输出、CAN接口；         ◆ VIN+，GND：直流电源输入端口；         ◆ LD-，LD+：负载连接端口；         ◆ CAN-P(CANH)，CAN-N(CANL)：CAN通信连接端口； （2）CAN-RES：CAN终端电阻选择开关； （3）VOL-ADJ：输出电压选择开关。

四、面板使用说明

1. 前面板接口

（1）电源开关：拨到“ON”位置时打开，“OFF”位置时关闭；

（2）POWER：电源指示灯，电源开关打开后常亮。

（3）RUN：状态指示灯，有三种工作状态；

◆ 正常运行：以0.6秒的频率闪烁；

◆ 电流异常：以0.125秒频率快速闪烁3次，再停止0.75秒，以此循环；

◆ 过温报警：当机内温度超过70度时，以0.125秒频率快速连续闪烁；

注意：当电流异常或过温报警时，设备停止输出，并将故障类型反馈到上位机！

2. 后面板接口

（1）输入输出连接器：

        ◆ VIN+、GND：连接外部直流电源，供电范围为：DC 9~24V。

      ◆ LD-、LD+：连接外部负载，负载范围为：2~28Ω。

      ◆ CAN-P、CAN-N：与外部CAN通信转换器连接后，再与上位机连接。

（2）CAN-RES：

用于CAN链路中最后一台设备时，开关置为“ON”以连接内部的120Ω终端电阻；其它非终端的设备应置为“OFF”位置。

（3）VOL-ADJ：输出电压选择开关，也等于选择连接的负载范围，具体如下图所示：

表2: 输出电压选择开关

五、操作说明

1.首先将电源开关置于关闭位置。

2.根据本设备当前处于CAN链路中的位置选择“CAN-RES”拨码开关，若不是最后一个设备，置于“OFF”位置。

3.根据连接的负载阻抗选择“VOL-ADJ”拨码开关，选择方法同(四.2.(3))。

4.按照输入输出连接器公头的端口说明分别连接电源线、负载线、CAN信号线；连接完成并检查无误后，插入设备端对应的母座。

5.确保连接正确后，接通外部直流电源，再打开本设备的电源开关，这时“POWER”指示灯被点亮，同时“RUN”状态指示灯会以0.6秒的频率闪烁，表示工作正常。

6.在上位机设置负载需要的电流，设备输出稳定的电流到负载，上位机查询时，设备反馈实时电流与设备内部温度，若设置电流与反馈电流一致，表明设备工作正常。

7.设备安装使用时，设备的连接线（电源线、输出线、信号线）需分别独立走线，各组连接线的正负需做双绞处理，以防止线间的串扰。
