一、产品特点

支持连续恒流和脉冲恒流两种输出模式；

脉冲频率范围支持1Hz-50kHz、脉宽范围1%-99%任意设置；

上升和下降沿无过冲毛刺，避免对负载的冲击损坏，有效提高了负载的寿命。

二、技术指标

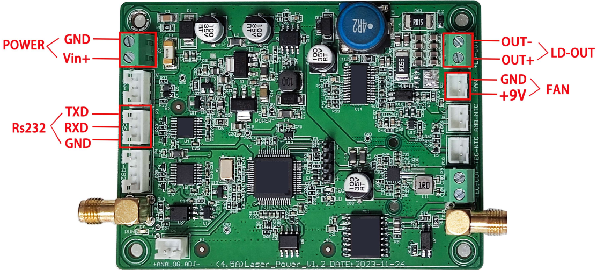

三、接口说明

1.POWER:电源输入

2.Rs232:Rs232接口

3.LD-OUT:输出

4.FAN：5V风扇供电口

四、控制说明

外触发操作

1. 首先关闭电源开关、连接好电源与负载。

2. EXT接口连接外部TTL触发信号。

3. 菜单信号源选择“外部” (此时内部及上位机的频率、脉宽设置无效)。

4. 打开电源开关，点击使能开关，查看输出电流等情况。

RS232操作

1. 首先关闭电源开关、连接好电源与负载。

2. 用USB转RS232转换器，连接EX-RS232接口与上位机。

3. 菜单信号源选择“内部”。

4. 打开电源开关，点击使能开关。

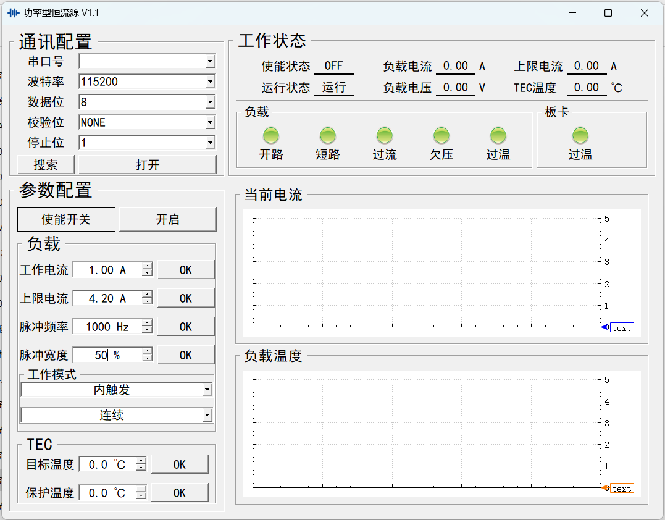

5. 打开上位机软件,界面如下图:

   (详细操作请参考”大电流恒流源显控软件使用说明”手册。)
