一、产品概述
50A恒流电源模组是基于电流调制的开关型LD激光器恒流电源模块,模组架构由主控板及多驱动板组成，支持连续和脉冲两种输出模式，电流、脉宽、频率连续可调 ，具有负载开路、短路、过流、过温保护功能，实现对半导体激光器高精度、大电流、宽范围的恒流驱动，产品适用于激光焊接、激光切割、激光打标、激光医疗等相关领域。
二、产品特点
● 具备连续和脉冲两种输出模式；
● 脉冲模式支持外部同步触发和内部触发；
● 内部触发模式，频率范围从1Hz-35kHz、脉宽范围1-99%可设置；
● 负载电压最大支持40V，电流纹波优于3‰；

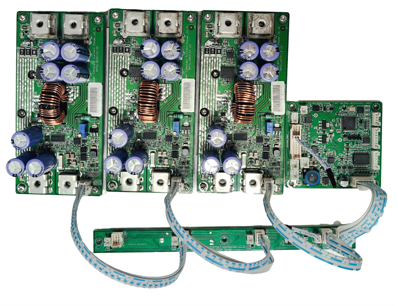

● 采用控制与驱动分离设计，扩展多块驱动板并联工作，提升输出电流与带载能力。
三、产品指标

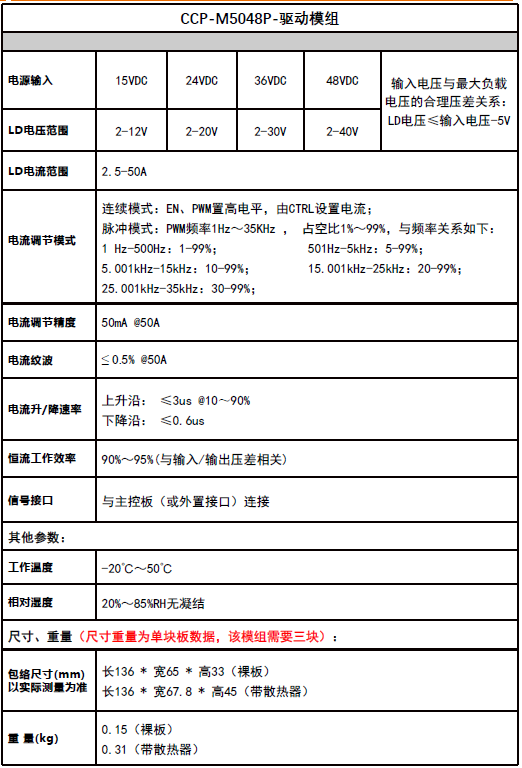

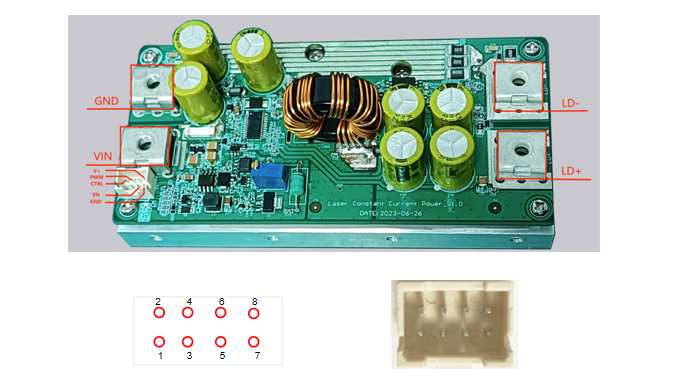

驱动板（模组需要3块）
| 电源输入 | 15VDC-48VDC |
| LD电压范围 | 2-40V |
| 输入电压与最大负载电压的合理压差关系 | 5V≤输入电压-LD电压≤10V |
| LD电流范围 | 2.5-50A |
| 电流调节模式 | 连续模式：EN、PWM置高电平，由CTRL设置电流； 脉冲模式：PWM频率1Hz～35KHz，占空比1%～99%， 与频率关系如下：1 Hz-500Hz：1-99%； 501Hz-5kHz：5-99%； 5.001kHz-15kHz：10-99%； 15.001kHz-25kHz：20-99%； 25.001kHz-35kHz：30-99%； |
| 电流调节精度 | 50mA @50A |
| 电流纹波 | ≤ 0.5% @50A |
| 电流升/降速率 | 上升沿： ≤3us @1Khz @10%-90% 下降沿： ≤500ns @1Khz 线长影响上升沿及下降沿时间，建议脉冲模式下线长≤10CM |
| 恒流工作效率 | 90%～95%(与输入/输出压差相关) |
| 信号接口 | 与主控板（或外置接口）连接 |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | 20%～85%RH无凝结 |

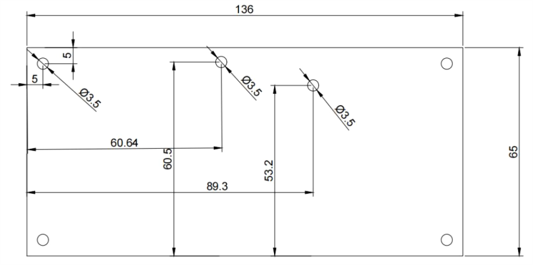

| 包络尺寸(mm) | 实测为准 L*W*H=136mm*65mm*33mm（裸板） L*W*H=136mm*65mm*45mm（带散热器） |
| 重量(kg) | 0.15（裸板） 0.31（带散热器） |
控制板
| 输入电压(VIN) | DC15V-48V |
| LD控制接口 | 输出信号 使能EN-LD、脉宽PWM-LD、电流控制CTRL-LD |
| LD控制接口 | 输入信号 电流检测CUR1-LD-CUR6-LD、负载电压VOL-AD-LD、驱动散热器温度RAD-NTC |
| TEC控制接口 | 输出信号 使能EN-TEC、电流控制CTRL-TEC |
| TEC控制接口 | 输入信号 电流检测CUR-TEC、负载电压VOL-AD-TEC、负载温度NTC |

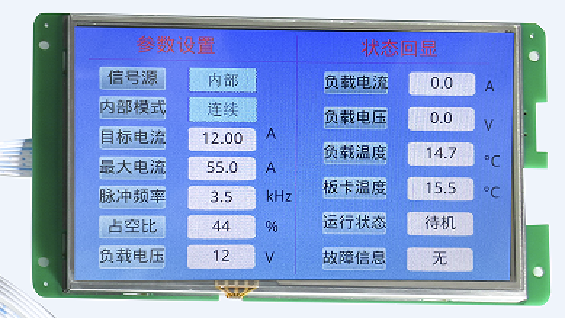

| 控制方式 | 外触发、RS232、液晶触摸屏 |
| 其他接口 | EN-SW外部使能开关、信号指示灯 |

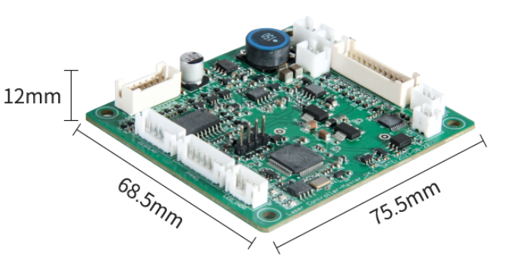

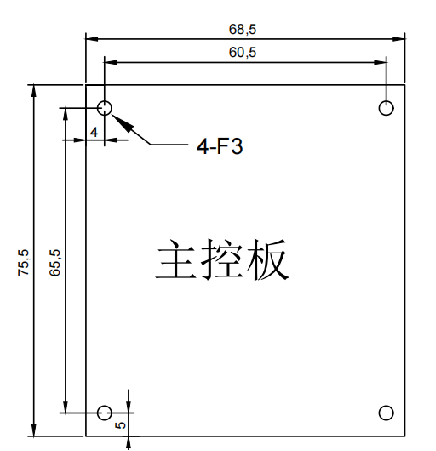

| 外形尺寸 | L*W*H=75.5mm * 68.5mm*12mm |
四、应用领域
半导体激光器驱动、光纤激光器驱动、激光照明、激光医疗、激光焊接、激光切割等。
五、服务支持
和光精电可以根据用户专用负载参数，提供接口、重量、尺寸、功耗等指标进行定制化服务。
