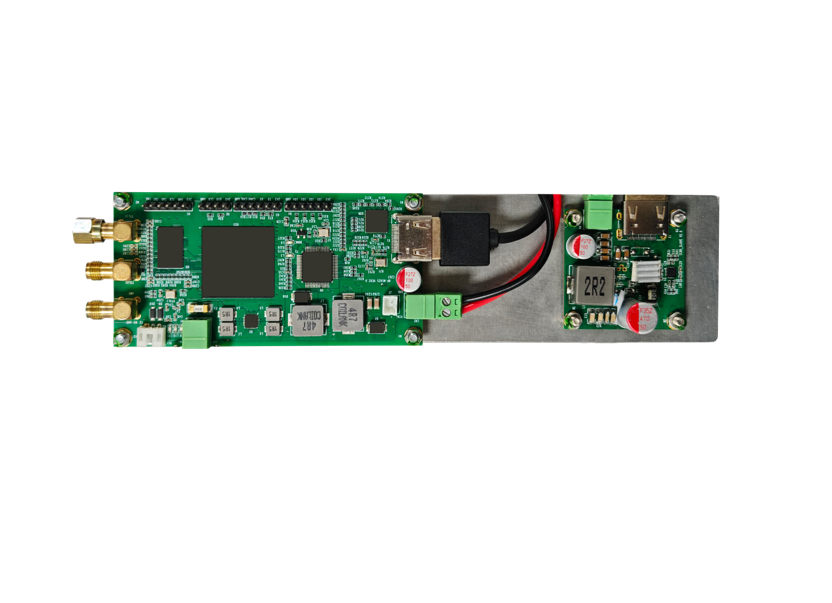

一、产品概述

   高频脉冲恒流电源模块支持高频脉冲模式和连续恒流模式，具有自触发和上位机控制两种功能，具备2.5MHz外部TTL触发同步输出能力，脉冲模式最大输出电流25A，连续模式最大输出电流5A，可满足不同应用需求。该模块体积小、易于集成，输入输出接口均为通用接口，安装方便快速，连接可靠性高，主要用于半导体激光器控制驱动、激光通信等工业领域。

二、产品特点

● 脉冲模式下工作频率可达2.5MHz ；

● 电流幅值、脉宽、频率、占空比可在线设置；

● 具备内置自触发功能，提供同步输出指示，支持外部TTL同步触发；

● 输出电流上升下降时间ns级，无过冲反冲；

● 自动适配负载电压，提高电源效率，降低热损耗。

三、产品指标

输入电压 ：DC24V-36V（200W Max）

输出电流 ：0-25A max

脉冲频率 ：≤2.5MHz

脉冲宽度： 200ns-10ms

最大占空比 ：10%-90%@3A
                       1%-10%@20A

上升/下降时间： ＜30ns（10%-90%）

负载电压 ：DC8V-24V，负载电压自适应

触发模式 ：内部触发、外部触发（TTL电平、f≤2.5MHz）

纹波与噪声： ≤5mA@500mA

工作温度 ：-20℃-55℃

外形尺寸 ：L*W*H=100mm*50mm*30mm

四、应用领域

用于控制高精度小功率的蝶形激光器、掺饵光纤泵浦放大（EDFA），支持10PIN/14PIN封装的蝶形激光器。

五、服务支持

和光精电可以根据用户专用负载参数，提供接口、重量、尺寸、功耗等指标进行定制化服务。
