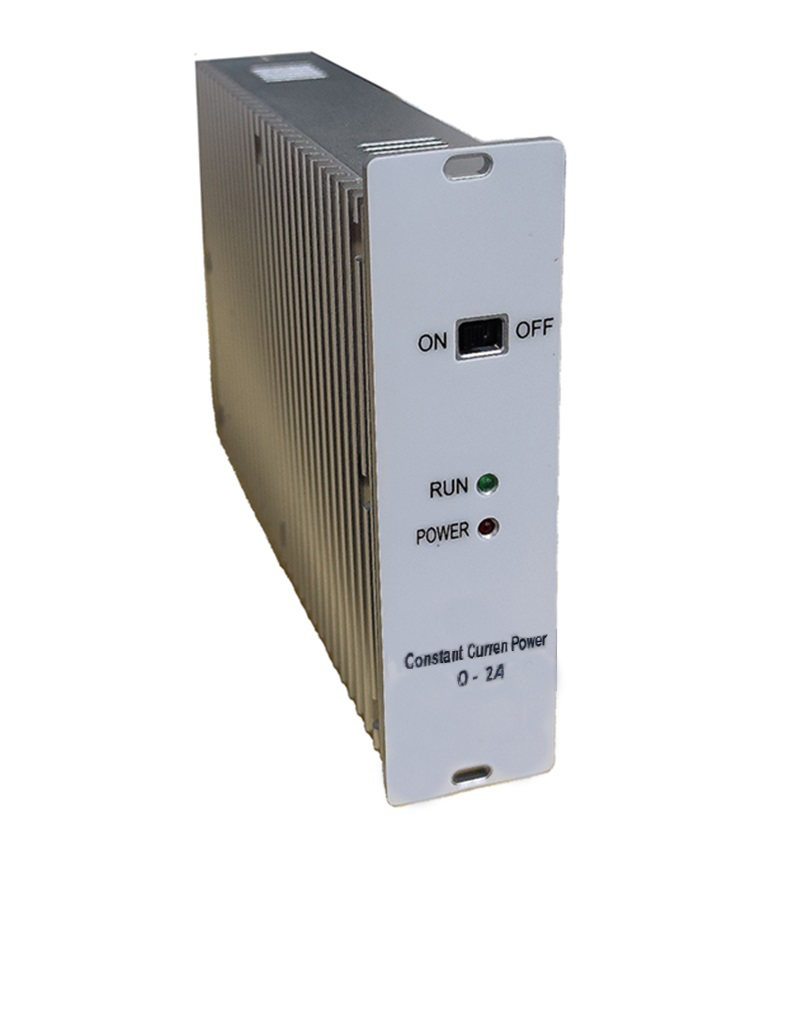

一、产品简介

“2A高精度恒流模块” 是一款基于电流调制技术的高性能、高精度的恒流电源，产品采用高性能精密器件，通过优化电路设计，实现输出精度、调整精度、电流纹波、稳定性等各项指标的高可靠性。产品可应用于高端精密仪器、高精度激光恒流控制等领域。满足应用系统的高稳态、高精度、低纹波的使用要求。

二、产品特点

●  高精度恒流输出，最大电流2A；

●  电流控制精度uA级；

●  高稳态、低纹波，纹波范围ppm级；

●  支持电流幅值动态可调；

●  具有过温过流保护功能；

●  支持任意波形（如正弦波等）电流输出。

三、技术指标

表1:指标参数表

四、面板说明

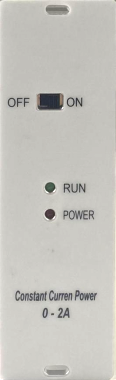

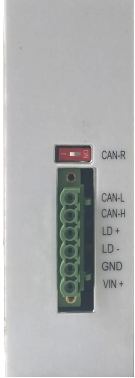

1.前面板说明 （1）电源开关：电源总开关； （2）RUN（绿色LED）：状态指示灯； （3）POWER（红色LED）：电源指示灯。	2. 后面板说明 （1）输入输出连接器：功能分别为电源输入、电流输出、CAN接口； ◆ VIN+，GND：直流电源输入端口； ◆ LD-，LD+：负载连接端口； ◆ CAN-P(CANH)，CAN-N(CANL)：CAN通信连接端口； （2）CAN-RES：CAN终端电阻选择开关； （3）VOL-ADJ：输出电压选择开关。

五、功能描述

1. 前面板接口

（1）电源开关：拨到“ON”位置时打开，“OFF”位置时关闭；

（2）POWER：电源指示灯，电源开关打开后常亮。

（3）RUN：状态指示灯，有三种工作状态；

◆ 正常运行：以0.6秒的频率闪烁；

◆ 电流异常：以0.125秒频率快速闪烁3次，再停止0.75秒，以此循环；

◆ 过温报警：当机内温度超过70度时，以0.125秒频率快速连续闪烁；

注意：当电流异常或过温报警时，设备停止输出，并将故障类型反馈到上位机！

2. 后面板接口

（1）CAN-RES：

用于CAN链路中最后一台设备时，开关置为“ON”以连接内部的120Ω终端电阻；其它非终端的设备应置为“OFF”位置。

六、操作

1.首先将电源开关置于关闭位置。

2.根据本设备当前处于CAN链路中的位置选择“CAN-RES”拨码开关，若不是最后一个设备，置于“OFF”位置。

3.按照输入输出连接器公头的端口说明分别连接电源线、负载线、CAN信号线；连接完成并检查无误后，插入设备端对应的母座。

4.确保连接正确后，接通外部直流电源，再打开本设备的电源开关，这时“POWER”指示灯被点亮，同时“RUN”状态指示灯会以0.6秒的频率闪烁，表示工作正常。

5.在上位机设置负载需要的电流，设备输出稳定的电流到负载，上位机查询时，设备反馈实时电流与设备内部温度，若设置电流与反馈电流一致，表明设备工作正常。

6.设备安装使用时，设备的连接线（电源线、输出线、信号线）需分别独立走线，各组连接线的正负需做双绞处理，以防止线间的串扰。

七、维护及注意事项

1.本产品的维修与保养由受过培训的技术人员进行，请勿擅自打开外壳；

2.保持外观整洁，远离发热源，与其它物品保持10mm以上的散热间隙，避免本设备受高温烘烤而导致内部器件损坏或工作异常；

3.因本设备的高精度特性，要求环境温度与湿度变化范围严格控制在技术参数要求以内；

4.若发生故障，请关闭电源，并与厂家技术人员联系；若需返厂维修，请做好包装防护，防止运输途中造成二次损坏。
