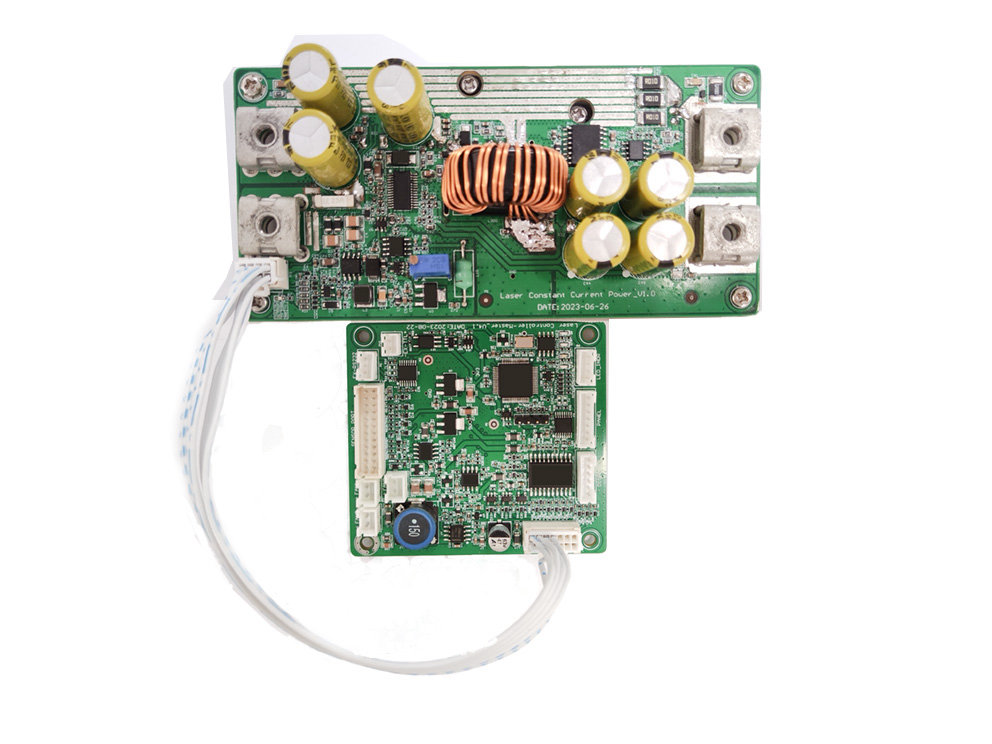

20A激光恒流电源模组
20A激光恒流电源是基于电流调制的开关型LD激光器恒流电源模块 ，具备连续和脉冲两种输出模式 ，电流、脉宽、频率连续可调 ，具有负载开路、短路、过流、过温保护功能。可广泛适用于工业、 民用各领域 ，实现对半导体激光器高精度、大电流、宽范围的恒流驱动。
产品特点
▶ 支持连续恒流和脉冲恒流两种输出模式；
▶ 电流控制精度高，电流稳定度优异；
▶ 上升和下降沿无过冲毛刺，避免对负载的冲击损坏，有效提高了负载的寿命；
▶ 具有负载开路、短路、过流、过温保护功能。
技术指标

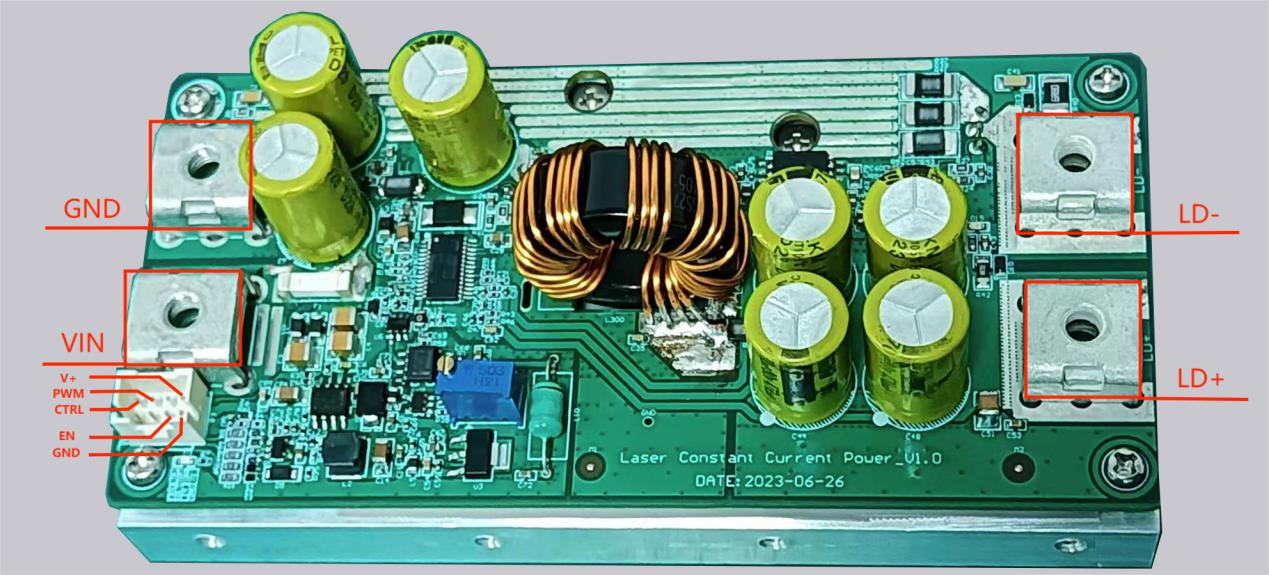

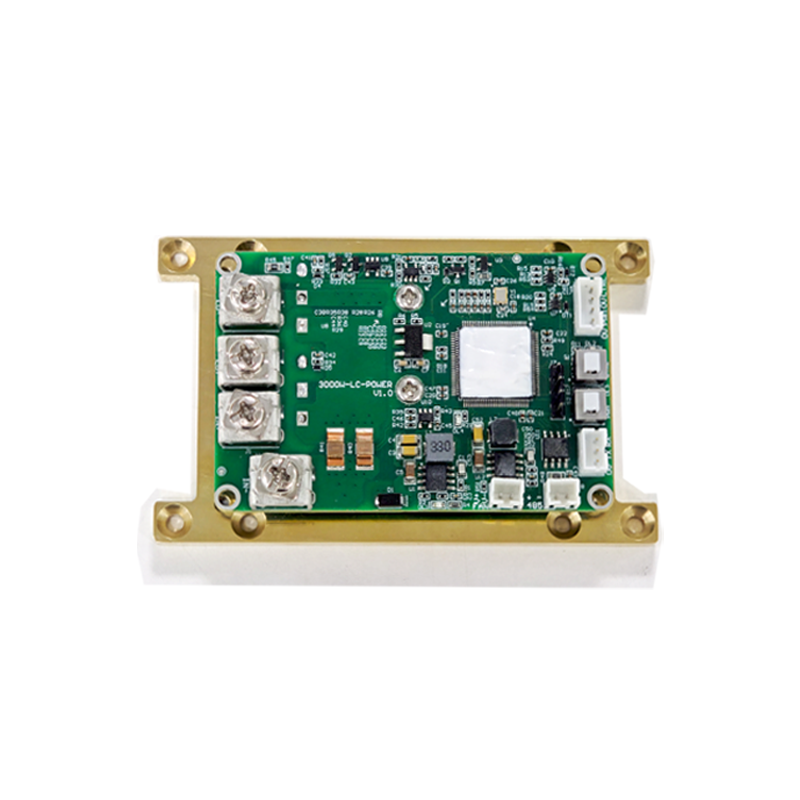

驱动板
| 指标 | 参数 |
| 电源输入 | 15VDC-48VDC |
| LD电压范围 | 2-40V |
| 输入电压与最大负载电压的合理压差关系 | 5V≤输入电压-LD电压≤10V |
| LD电流范围 | 0.8-20A |
| 电流调节模式 | 连续模式：EN、PWM置高电平，由CTRL设置电流； 脉冲模式：PWM频率1Hz～35KHz，占空比1%～99%， 与频率关系如下：1 Hz-500Hz：1-99%； 501Hz-5kHz：5-99%； 5.001kHz-15kHz：10-99%； 15.001kHz-25kHz：20-99%； 25.001kHz-35kHz：30-99%； |
| 电流调节精度 | 20mA @20A |
| 电流纹波 | ≤ 3‰ @20A |
| 电流升/降速率 | 上升沿： ≤2us @1Khz @10%-90% 下降沿： ≤500ns @1Khz 线长影响上升沿及下降沿时间，建议脉冲模式下线长≤10CM |
| 恒流工作效率 | 90%～95%(与输入/输出压差相关) |
| 信号接口 | 与主控板（或外置接口）连接 |
| 工作温度 | -20℃～50℃ |
| 相对湿度 | 20%～85%RH无凝结 |

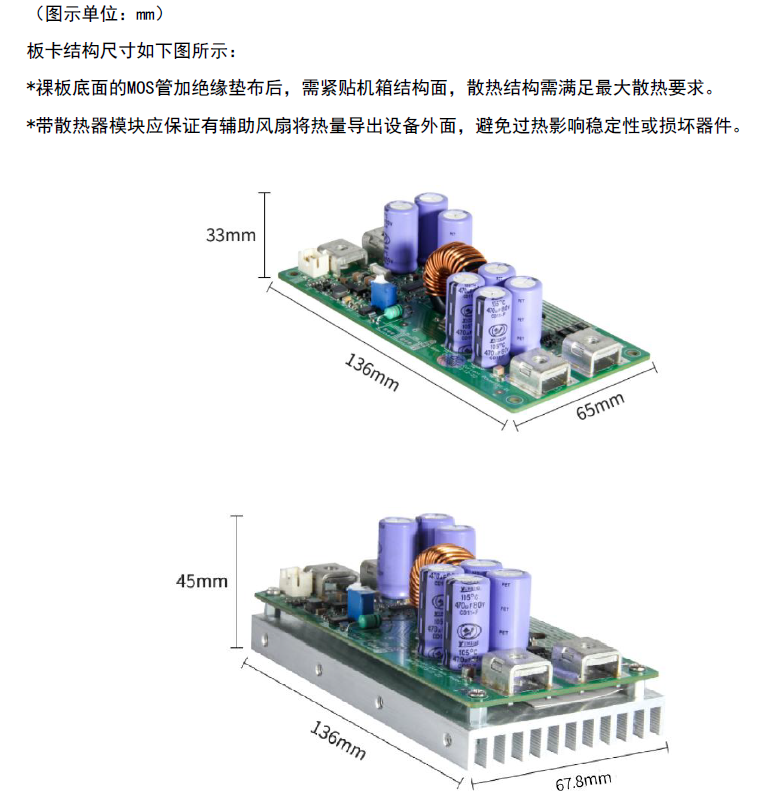

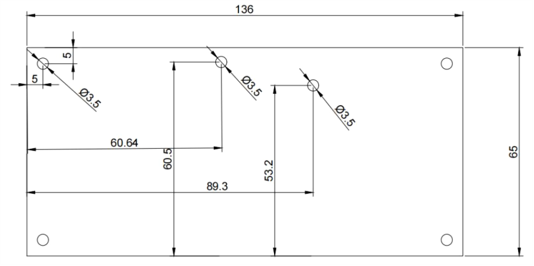

| 包络尺寸(mm) | 实测为准 L*W*H=136mm*65mm*33mm（裸板） L*W*H=136mm*65mm*45mm（带散热器） |
| 重量(kg) | 0.15（裸板） 0.31（带散热器） |

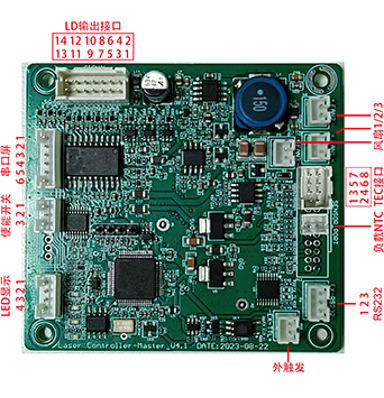

控制板
| 指标 | 参数 | |
| 输入电压(VIN) | DC15V-48V | |
| LD控制接口 | 输出信号 | 使能EN-LD：TTL 5V/20mA 脉宽PWM-LDTTL 5V/20mA 电流控制CTRL-LD：模拟量 0-1.5V@0.8A-Imax |
| LD控制接口 | 输入信号 | 电流检测CUR1-LD-CUR6-LD：模拟量 0-2.71V@0.8A-Imax 负载电压VOL-AD-LD：模拟量 0-3.26V@0-40Vout 驱动散热器温度RAD-NTC：模拟量 0.673-4.675V@-20℃～85℃ |
| TEC控制接口 | 输出信号 | 使能EN-TEC：TTL 5V/20mA 电流控制CTRL-TEC：模拟量 0-1.5V@0.8A-Imax |
| TEC控制接口 | 输入信号 | 电流检测CUR-TEC：模拟量 0-2.71V@0.8A-Imax 负载电压VOL-AD-TEC：模拟量 0-3.26V@0-40Vout 负载温度NTC ：模拟量 0.93-3.18V@-20℃～85℃ |

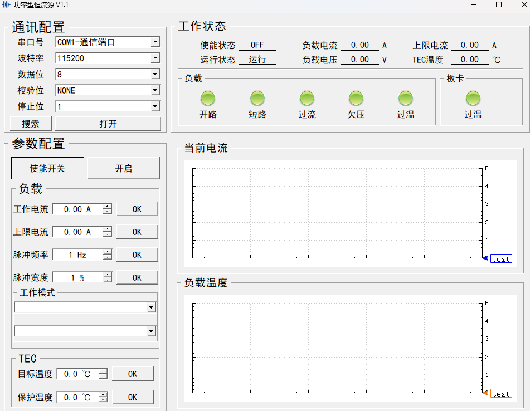

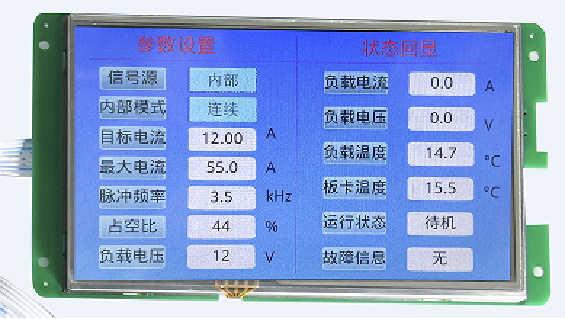

| 控制方式 | 外触发、RS232、液晶触摸屏 | |
| 其他接口 | EN-SW外部使能开关、信号指示灯 | |

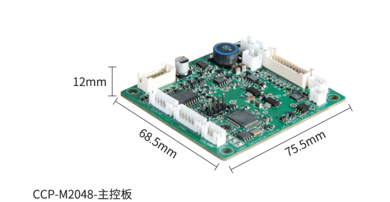

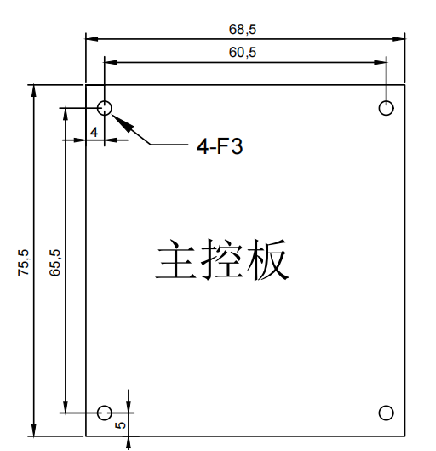

| 外形尺寸 | L*W*H=75.5mm * 68.5mm*12mm | |
应用领域
半导体激光器驱动、光纤激光器驱动、激光照明、激光医疗、激光焊接、激光切割等。

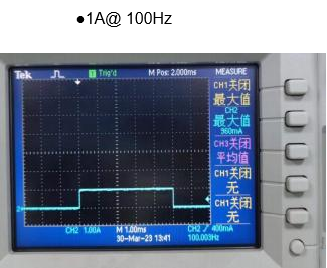

测试数据
 |  |  |  |  |
