一、产品概述

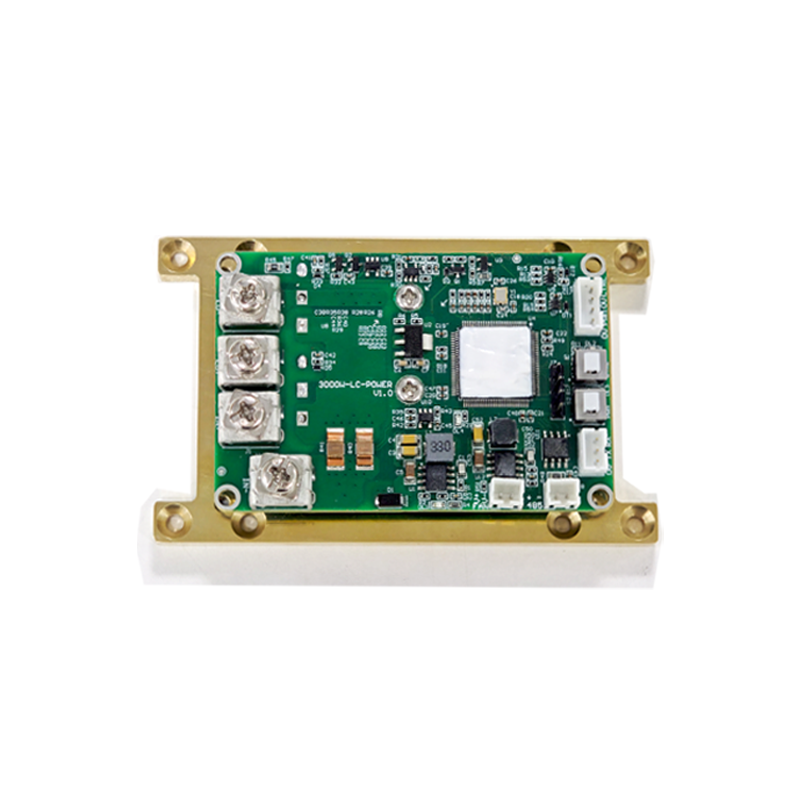

10A恒流电源模块是基于电流调制的开关型LD激光器恒流电源模块，具备连续和脉冲两种输出模式 ，电流、脉宽、频率精确可调，具有负载开路、短路、过流、过温保护功能，实现对半导体激光器高精度、高稳态、宽范围的恒流驱动，产品适用于半导体激光器驱动、光纤激光器驱动、激光照明、激光眩目、激光焊接、激光医疗等相关领域。
二、产品特点
● 具备连续和脉冲两种输出模式；
● 脉冲模式支持外部同步触发和内部触发；
● 电流调节精度20mA、连续模式电流纹波优于1%；
● 内部触发模式，频率范围从1Hz-30kHz、脉宽范围1-99%可设置；
● 负载电流从0.3-10A连续可调，负载电压最大支持30V。
三、产品指标
| 输入电压 | DC15V-36V/330W max |
| 负载电压 | 4V-30V，负载电压自适应 |
| 输出电流 | 0.3A-10A |
| 电流调节模式 | 连续模式：0.3A-10A连续可调，上位机选择连续模式、设置电流并使能； 脉冲模式：上位机选择脉冲模式、设置电流、频率50Hz-50KHz，占空比范围1%-99% |
| 电流精度 | 30mA @0.3-10A |
| 电流调节精度 | 20mA |
| 电流上升/下降速率 | 上升沿：≤2us@10-90% 下降沿：≤0.3us |
| 工作温度 | -20℃-50℃ |
| 外形尺寸 | L*W*H=80mm *65mm*15mm |
四、应用领域
适用于半导体激光器驱动、光纤激光器驱动、激光照明、激光眩目、激光医疗等相关领域。
五、服务支持
和光精电可以根据用户专用负载参数，提供接口、重量、尺寸、功耗等指标进行定制化服务。
