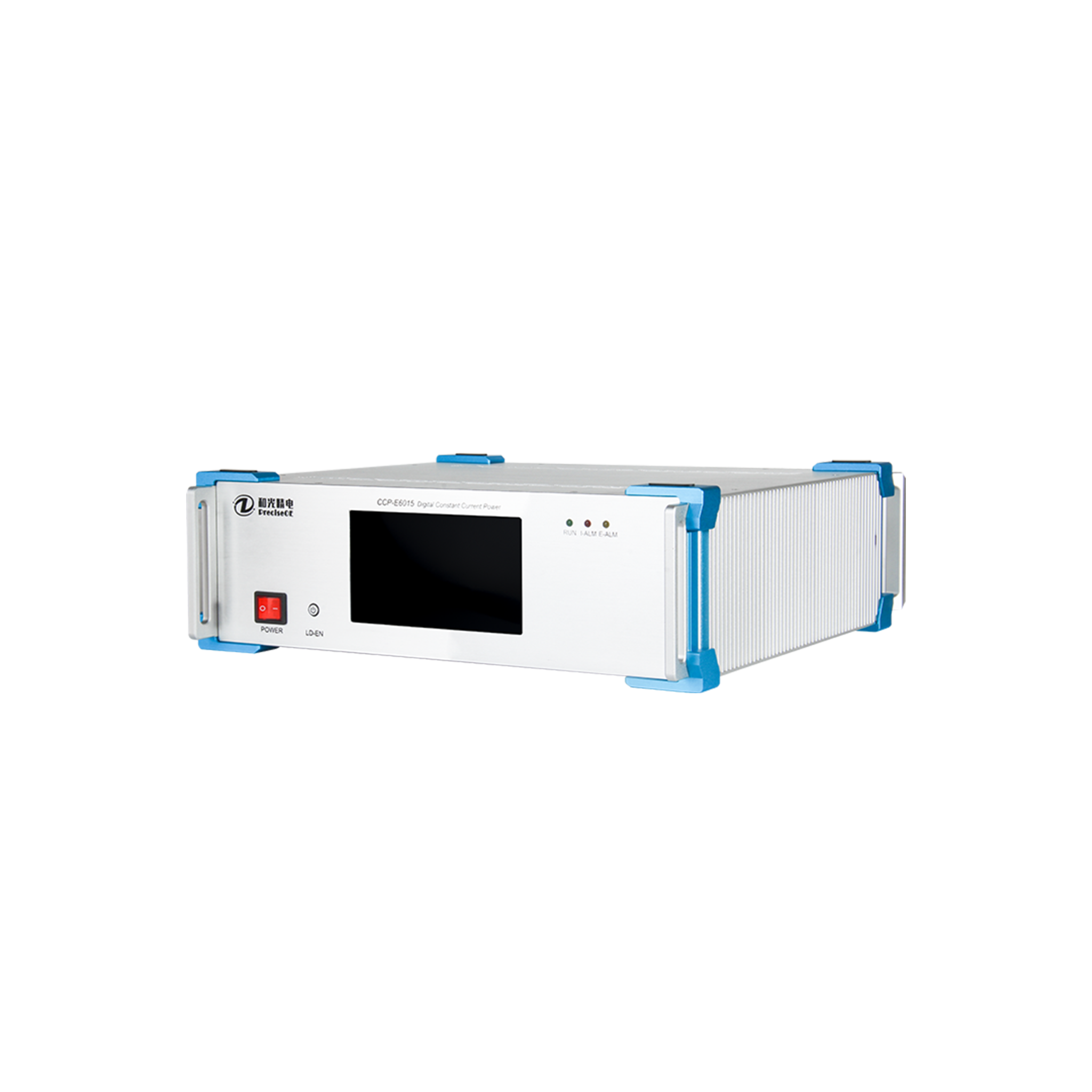

一、产品介绍
60A激光恒流电源是一款大功率激光恒流电源，具备连续恒流输出、脉冲电流输出两种模式，输出电流调节范围为3-60A；整机具有负载过流、开路、短路、过温保护功能。整机采用7寸彩色触摸显示屏，3U机箱工业化设计，具有美观、操作简易、低噪静音等特点。
二、产品特点
● 具备连续和脉冲两种输出模式；
● 电流调节精度100mA；
● 脉冲模式波形占空比：1-99%可调（根据频率分段）；
● 脉冲上升沿和下降沿可达3us；
● 脉冲上升和下降沿无过冲毛刺，避免对负载的冲击损坏，有效提高了负载的寿命；
● 7寸彩色触摸屏显示、设置电流、温度等各项参数，方便快捷。

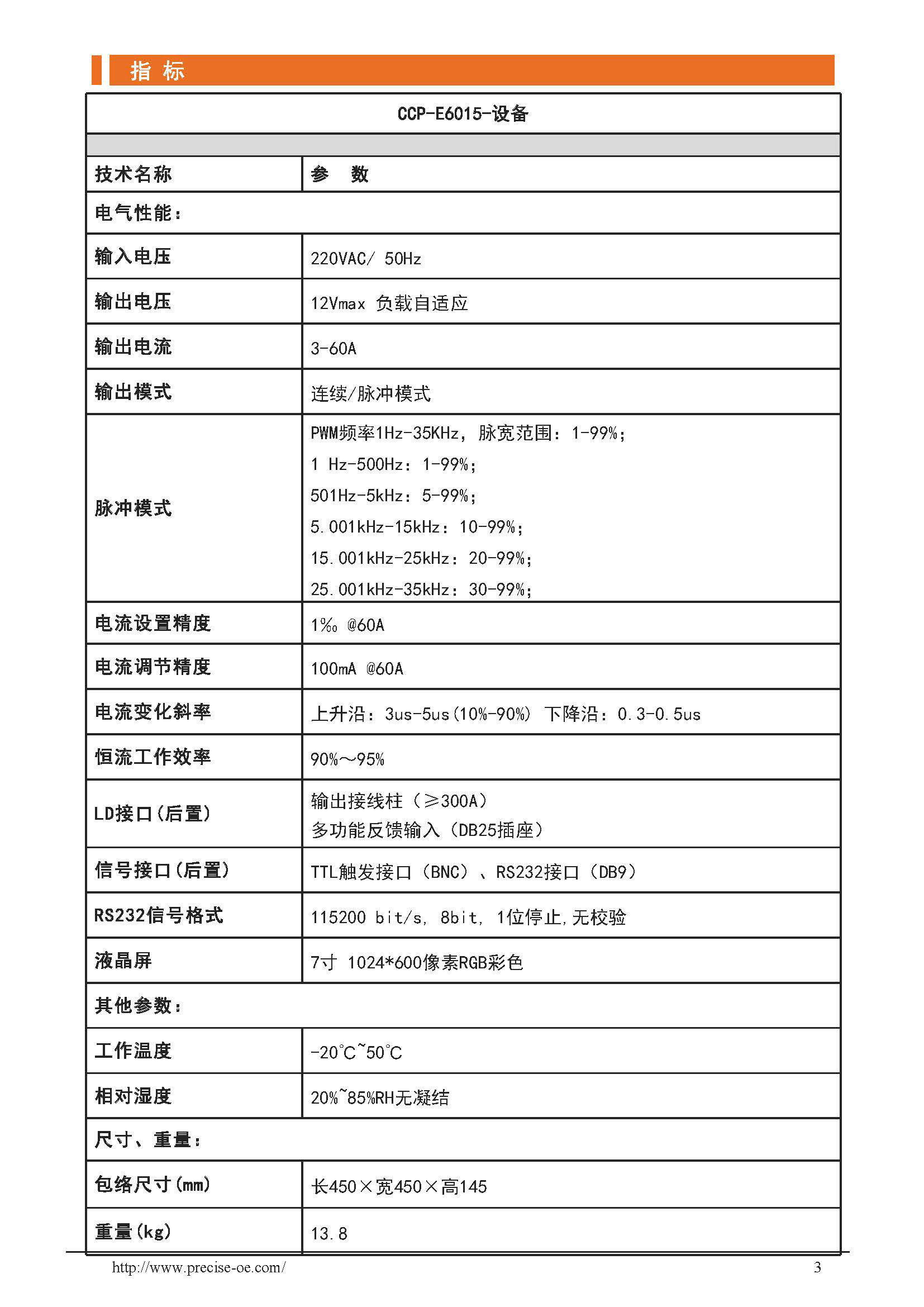

三、产品指标
输入电压： AC220V/ 50Hz
负载电压： 12Vmax ，负载电压自适应
输出电流 ：3A-60A
输出模式 ：连续/脉冲模式
脉冲模式： PWM频率1Hz-35KHz，脉宽范围：1-99%；
电流设置精度： ±5‰ @60A
电流调节精度： 100mA @60A
电流变化斜率： 上升沿：3us-5us(10%-90%) 下降沿：0.3-0.5us
恒流工作效率 ：90%-95%
RS232信号格式 ：115200 bit/s, 8bit, 1位停止,无校验
工作温度 ：-20℃-50℃
外形尺寸： L*W*H=450mm*450mm*145mm
四、接口说明
 |  |

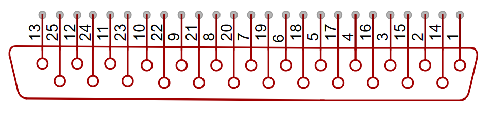

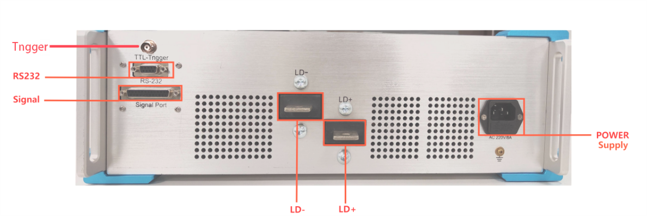

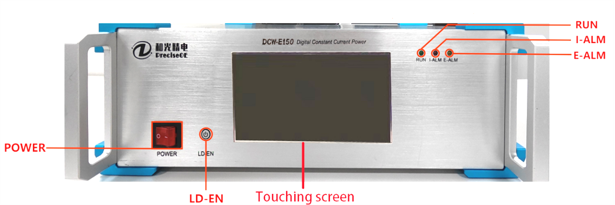

开关：POWER: 电源开关。 按键：LD-EN: LD输出使能开关。 触摸屏：Touching screen：设置目标电流、温度，显示当前电流、电压、温度。 指示灯：1. RUN: 设备运行指示灯； 2. I-ALM: 内部故障报警； 3. E-ALM: 负载设备故障报警。 | LD负载输出：LD+、LD-：连接激光器负载。 交流电源输入：POWER Supply: 交流电源输入。 外触发： Tngger: 外部触发，TTL电平，BNC接口。 RS232通信接口： RS232: RS232通信接口，连接上位机设置目标电流、温度，采集目标电流、温度。 负载设备传感器接口： Signal：与负载连接，DB25接口，针脚说明如下： |
1)Power supply for sensor interface: 传感器供电+12V； 2)Power sensor DL Bank 1: 功率传感器DL Blank 1； 3)Interlock+: 互锁信号正端; 4)Power sensor DL Bank 2: 功率传感器DL Blank 2; 5)NC; 6)NC; 7)Temperature sensor1+：温度传感器1正端； 8)Temperature sensor2+：温度传感器2正端； 9)Temperature sensor3+：温度传感器3正端； 10)Temperature sensor4+：温度传感器4正端； 11)Temperature of fiber socket+：光纤连接器温度传感器正端； 12)Aming laser supply voltage：瞄准激光电源供电+5V； 13)Aming laser with brightness control：瞄准激光亮度控制； | 14)GND: 地; 15)GND: 地; 16)Interlock-: 互锁信号负端; 17)Power sensor DL Bank 1+2: 功率传感器DL Blank 1+2； 18)NC; 19)NC; 20)Temperature sensor1-：温度传感器1负端； 21)Temperature sensor2-：温度传感器2负端； 22)Temperature sensor3-：温度传感器3负端； 23)Temperature sensor4-：温度传感器4负端； 24)Temperature of fiber socket-：光纤连接器温度传感器负端； 25)GND：地。 |
五、操作说明
1.外触发操作
（1） 首先关闭电源开关、连接好电源与负载。
（2） BNC接口连接外部TTL触发信号。
（3） 菜单信号源选择“外部”(此时内部及上位机的频率、脉宽设置无效)。
（4） 打开电源开关，点击使能开关，查看输出电流等情况。

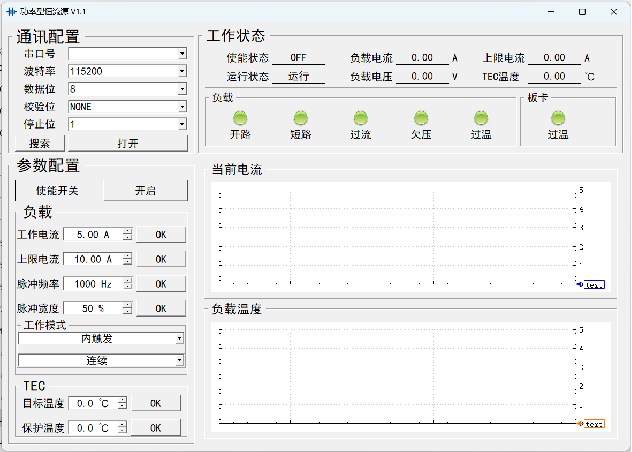

2.RS232操作：
（1） 首先关闭电源开关、连接好电源与负载。
（2） 用USB转RS232转换器，连接RS232接口与上位机。
（3）菜单信号源选择“内部”。
（4） 打开电源开关，点击使能开关。
（5）打开上位机软件。
六、结构示意图
 |  |  |

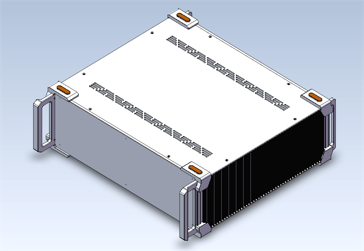

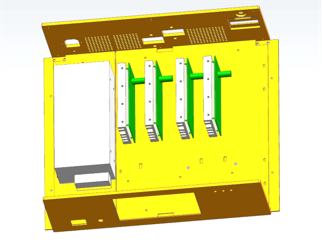

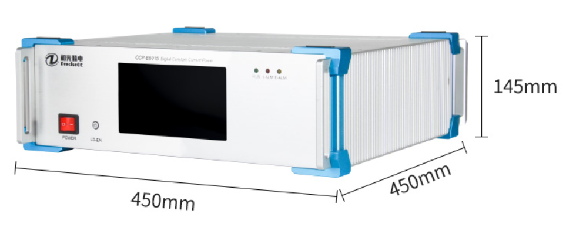

整机尺寸图 | 整机示意图 | 内部结构图 |
