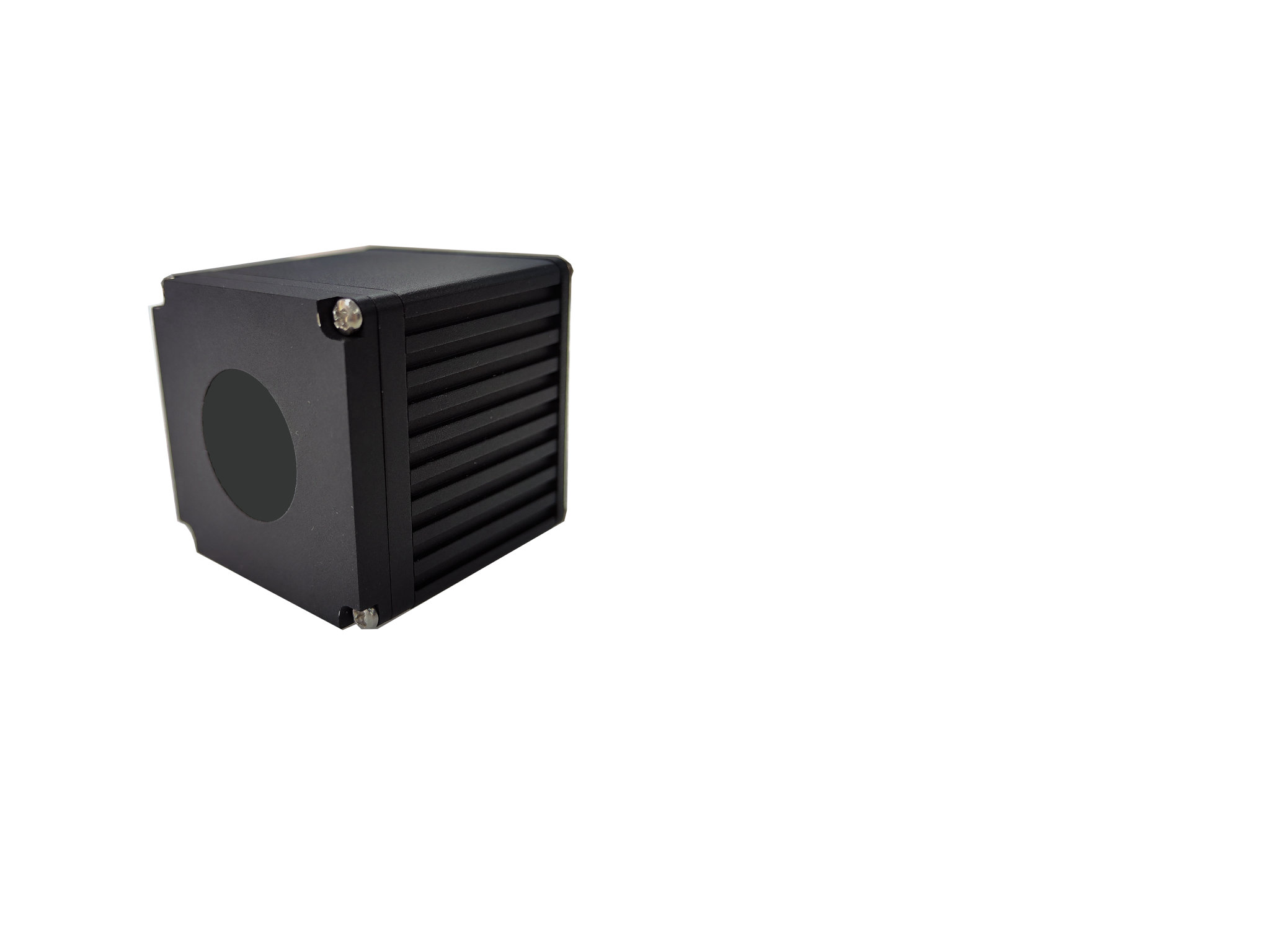

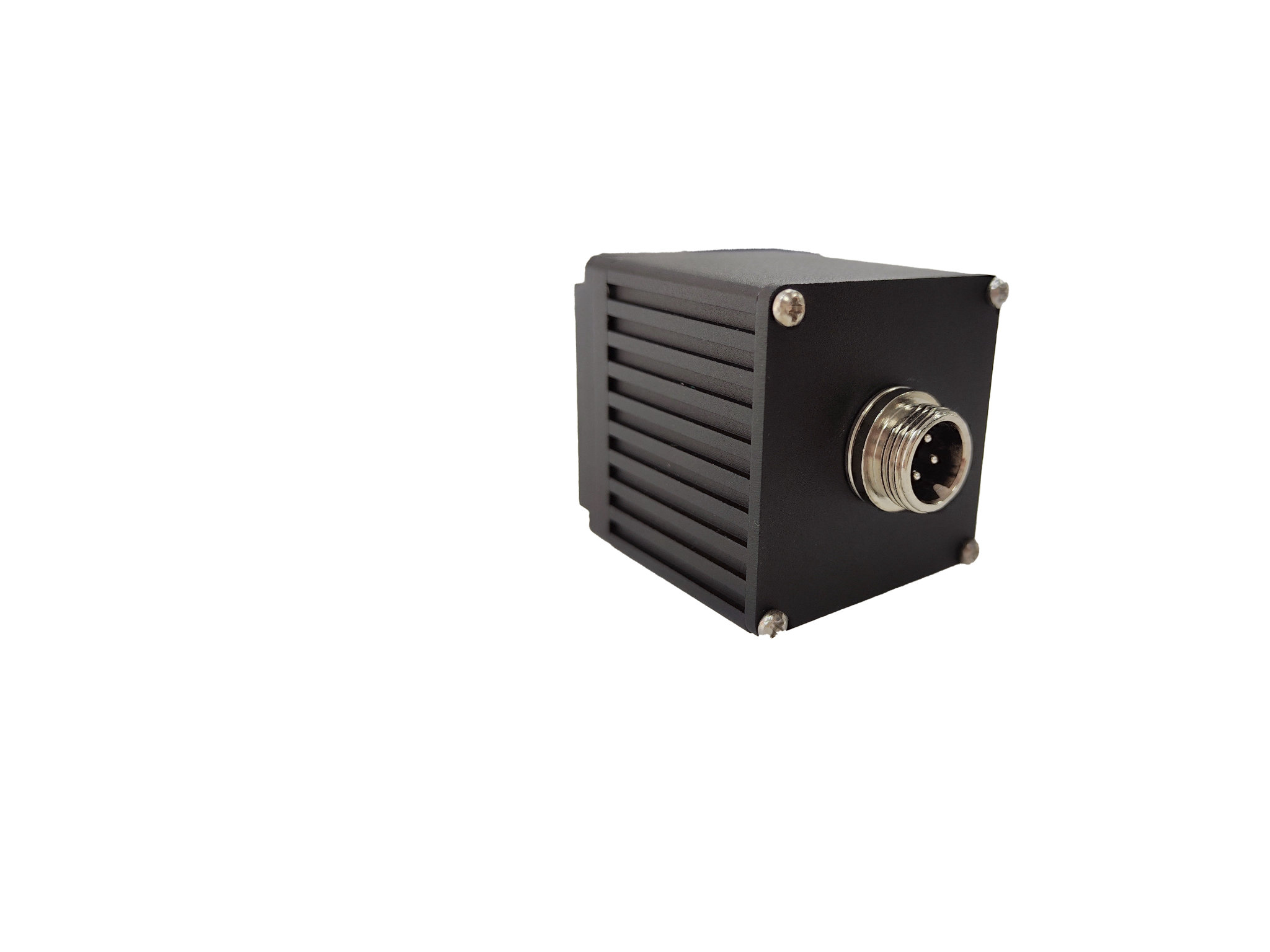

一体式光功率计

All-in-one optical power meter

定制开发与方案设计

数字式光功率计是高精度、宽量程的单通道数字式光功率计。光功率计采用智能化微处理器控制，前端采用大面积光敏器件，低噪声、高稳定度的跨阻放大器，具有数字调零功能，可有效的消除暗电流影响。光功率计采用RS485数字式接口，可用于远距离控制。光功率计可用于光功率的直接测量，也可用于光衰减损耗的相对测量，是光器件输出功率、光纤光缆和光无源器件性能测试的精密测量工具。

一、产品特点

1）采用大面积光敏器件；

2）测量光功率范围宽；

3）具备暗电流补偿功能；

4）采用RS485数字式接口，适合远距离传输；

5）采用低噪声跨阻放大器，噪声小，信噪比高；

6）体积小，集成度高，易于安装；

7）支持底层通信协议接口开放，可以二次开发，可用于远程计算机控制。

二、技术指标

表1: 指标参数表

技术名称	数值
光敏面积	10*10mm
测量范围(dBm)	+5～-75
不确定度	±3%
测量单位	dBm
分辨率	12位
电源输入	DC9-12V，5W Max
输入接口	SMA
输出接口	3.5mm接线端子
通信接口	数字量输出，接口为RS485（带120欧匹配电阻）
工作温度	-20℃~60℃
存储温度	-40℃~85℃
相对湿度	20%~85%RH无凝结
外形尺寸(mm)（探测器模组）	长42* 宽32* 高40
外形尺寸(mm)（控制模块）	长50* 宽25* 高20
重量(kg)	≤0.1
